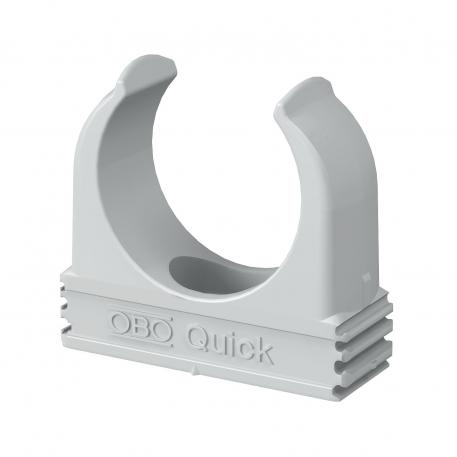

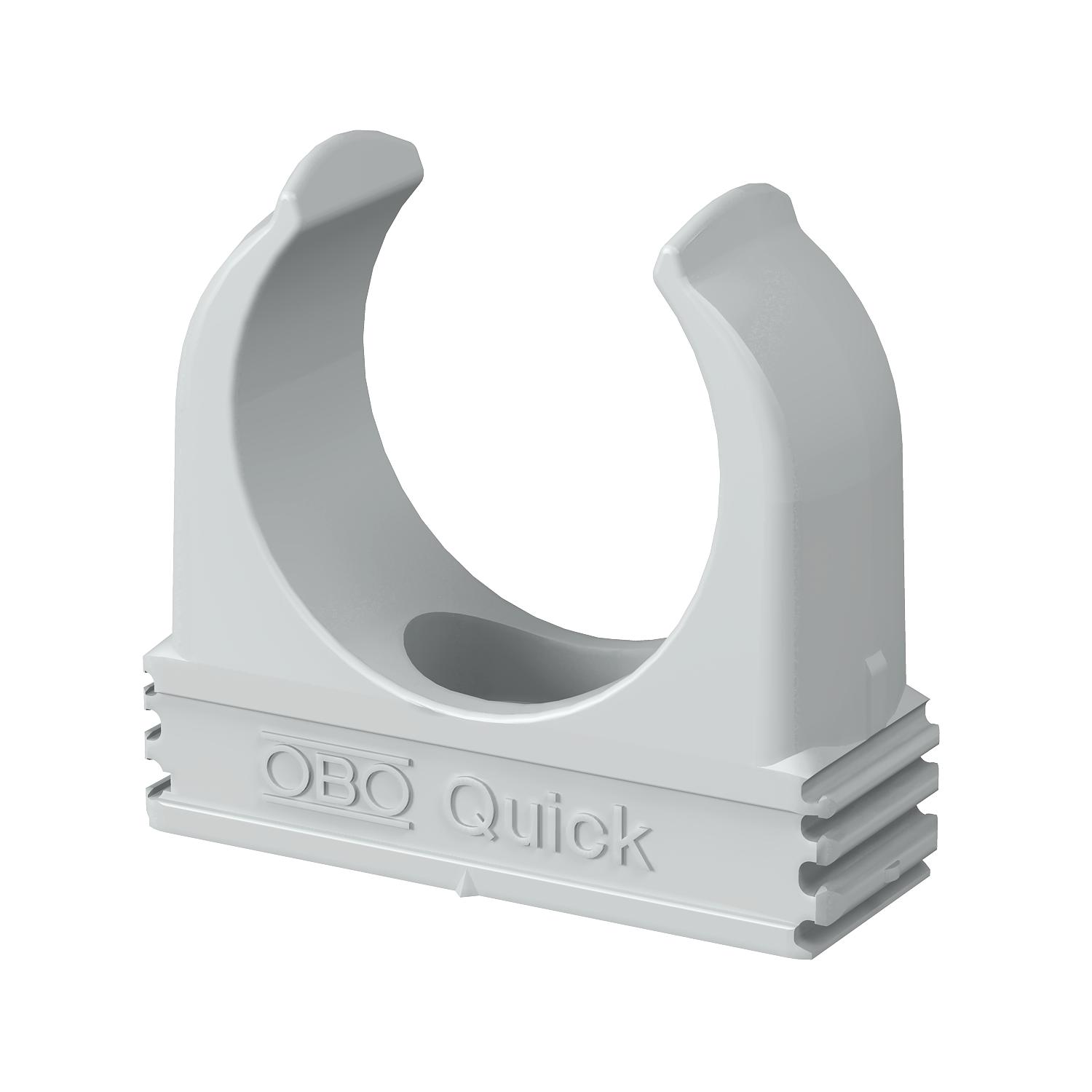

Quick-klemme, lysegrå
Art.nr. 2149034 | EAN 4012195588191 | El.Nr 1317179
- Produktbeskrivelse
-
ProduktbeskrivelsePåbygd klemme for mottak av metriske stålpanserrør, lette og tunge isoleringsrør samt Quick-Pipe-elektroinstallasjonsrør. Universelle festemuligheter på vegg og tak i innen- og beskyttede utendørsområder. Med langhull for å sidejustere ved montering med treskrue eller slagplugger. Rørmontering uten verktøy. Kan monteres på rad og rekke også med OBO Multi-Quick- eller starQuick-klemme. Størrelsen M16 - M32 kan skrus på gjengen M6. Festeavstand 50-60 cm, maks. uttrekksverdier F ved 20 °C romtemperatur, se tabell.
-
- Tekniske data
-
Tekniske data

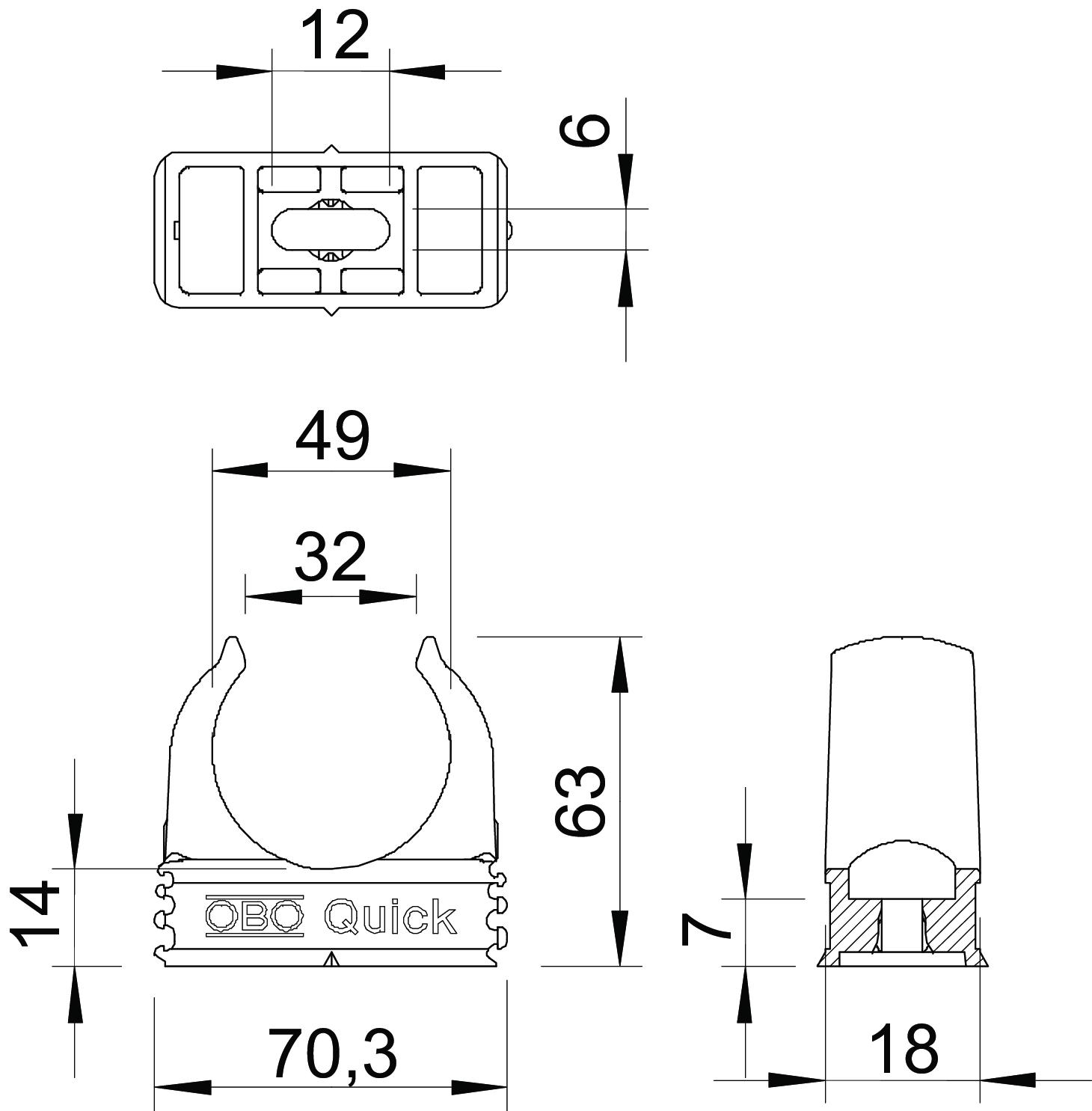

Antall kabler/rør 1 Bruddlast 0,17 kN Dimensjon M50 Farge lysegrå; RAL 7035 flammebestandig iht. VDE 0471/DIN 695 del 2-1, testtemperatur 650 °C Halogenfri ja Lukket nei Mål "h" 14 mm Mål A 70,3 mm Mål B 18 mm Mål C 32 mm Mål D 49 mm Mål e 12 mm Mål F 6 mm Mål H 63 mm Materiale polypropylen Med innlegg nei Monteringsteknikk Skruehull Nominell størrelse/tekst M50 Rekkemonterbar ja Spennområde D maks. 50 mm Spennområde D min. 50 mm Uttrekksverdier 135 N UV-bestandig nei - Alle typer
- Nedlastinger
-
Datablad 2955 M50 / 2149034 , 0.56MB , pdfBrosjyre Quick Pipe , 1.41MB , pdfREACH Samsvarserklæring 2955 M50 / 2149034 , 0.12MB , pdfRoHS Samsvarserklæring 2955 M50 / 2149034 , 0.13MB , pdfMerkegodkjenning Typegodkjenning VDE Quick-klemme , 0.48MB , pdf
