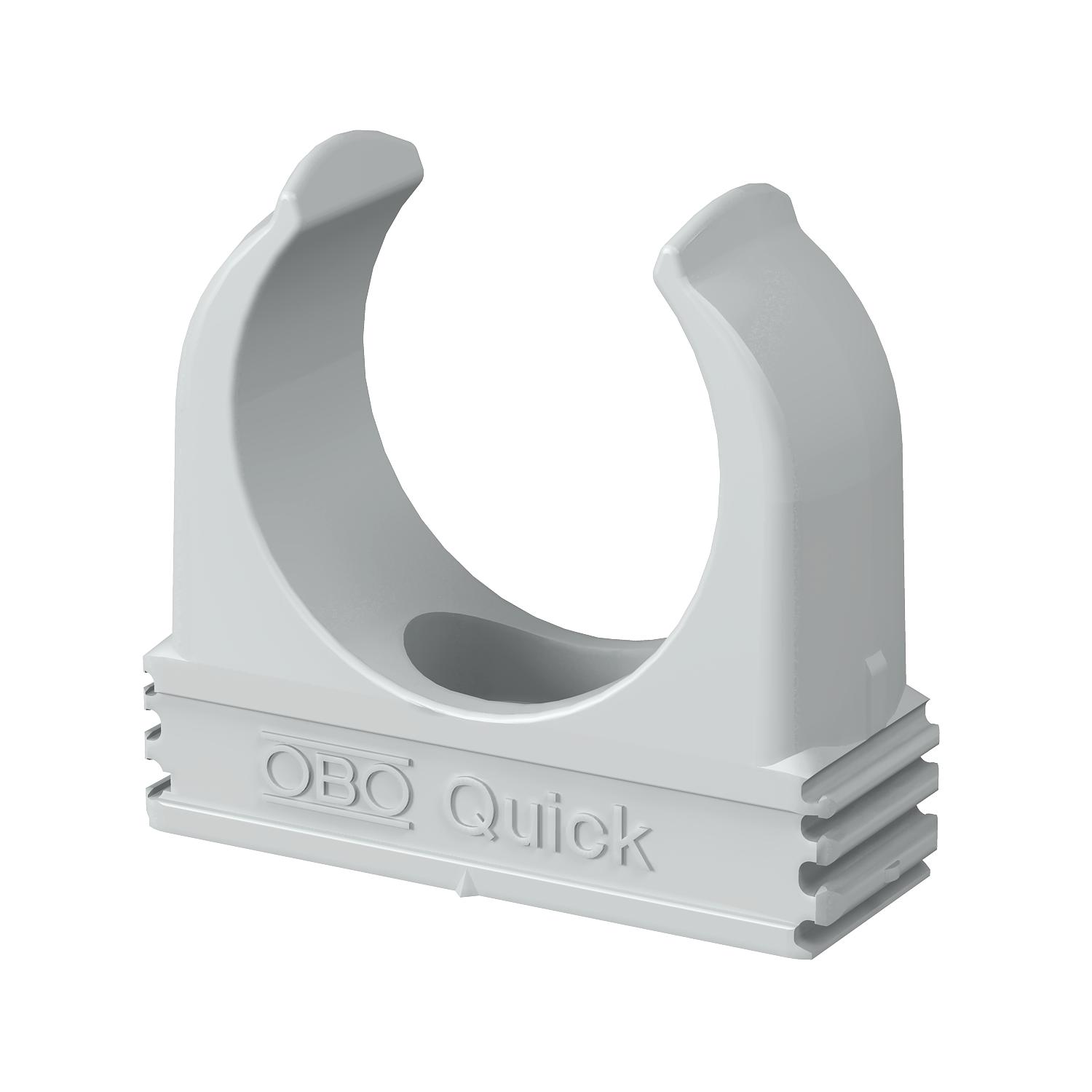

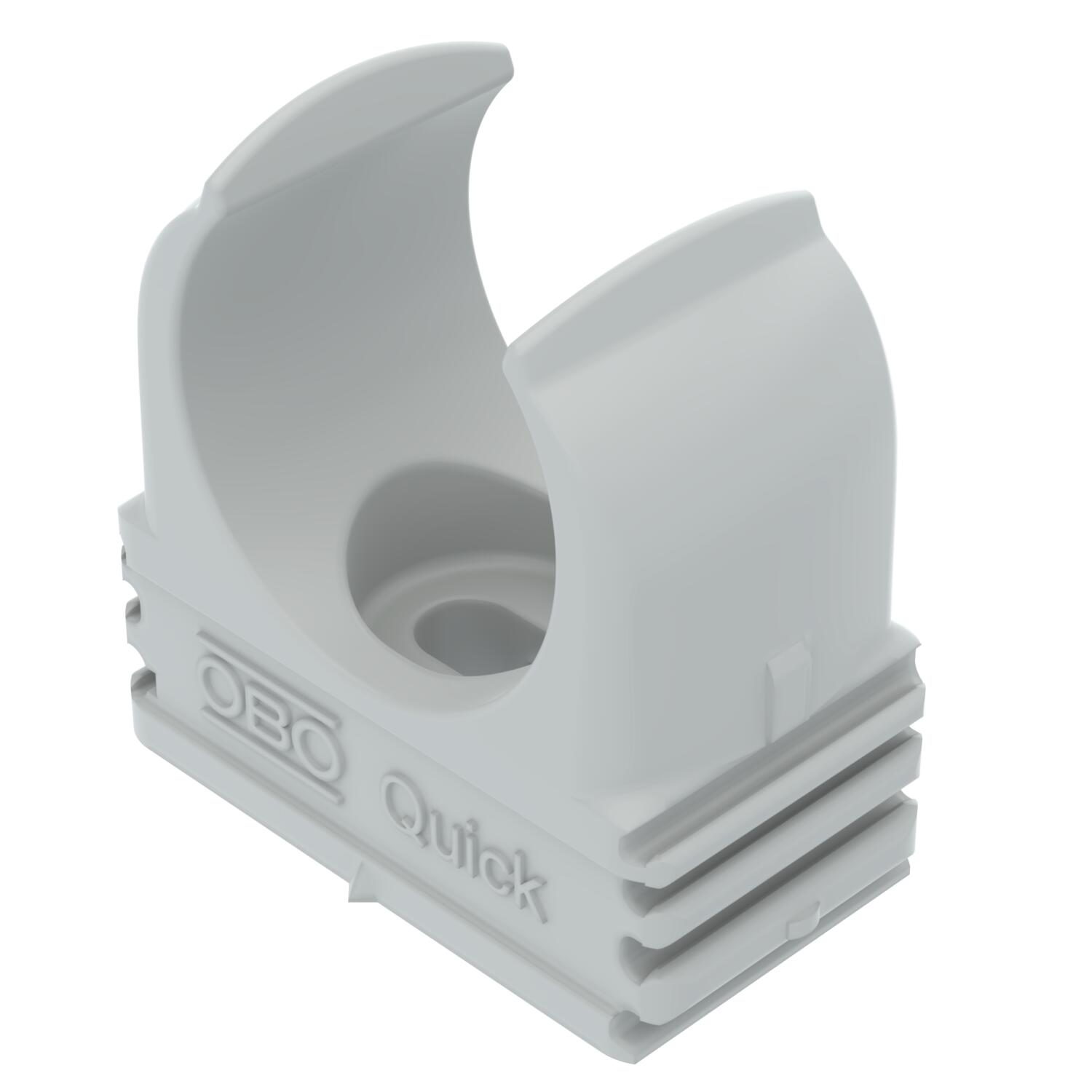

Quick-klemme, lysegrå
Art.nr. 2149010 | EAN 4012195583936 | El.Nr 1317175
- Produktbeskrivelse
-
ProduktbeskrivelsePåbygd klemme for mottak av metriske stålpanserrør, lette og tunge isoleringsrør samt Quick-Pipe-elektroinstallasjonsrør. Universelle festemuligheter på vegg og tak i innen- og beskyttede utendørsområder. Med langhull for å sidejustere ved montering med treskrue eller slagplugger. Rørmontering uten verktøy. Kan monteres på rad og rekke også med OBO Multi-Quick- eller starQuick-klemme. Størrelsen M16 - M32 kan skrus på gjengen M6. Festeavstand 50-60 cm, maks. uttrekksverdier F ved 20 °C romtemperatur, se tabell.
-
- Tekniske data
-
Tekniske data
Antall kabler/rør 1 Bruddlast 0,09 kN Dimensjon M20 Farge lysegrå; RAL 7035 Halogenfri ja Lukket nei Mål "h" 10 mm Mål A 30,3 mm Mål B 16 mm Mål C 14 mm Mål D 19,4 mm Mål e 9 mm Mål F 4,2 mm Mål H 29,5 mm Materiale polypropylen Med innlegg nei Monteringsteknikk Skruehull Nominell størrelse/tekst M20 Rekkemonterbar ja Spennområde D maks. 20 mm Spennområde D min. 20 mm Uttrekksverdier 75 N UV-bestandig nei - Alle typer
- Nedlastinger
-
Datablad 2955 M20 / 2149010 , 0.26MB , pdfBrosjyre Quick Pipe , 1.41MB , pdfREACH Samsvarserklæring 2955 M20 / 2149010 , 0.12MB , pdfRoHS Samsvarserklæring 2955 M20 / 2149010 , 0.13MB , pdfMerkegodkjenning Typegodkjenning VDE Quick-klemme , 0.48MB , pdf
