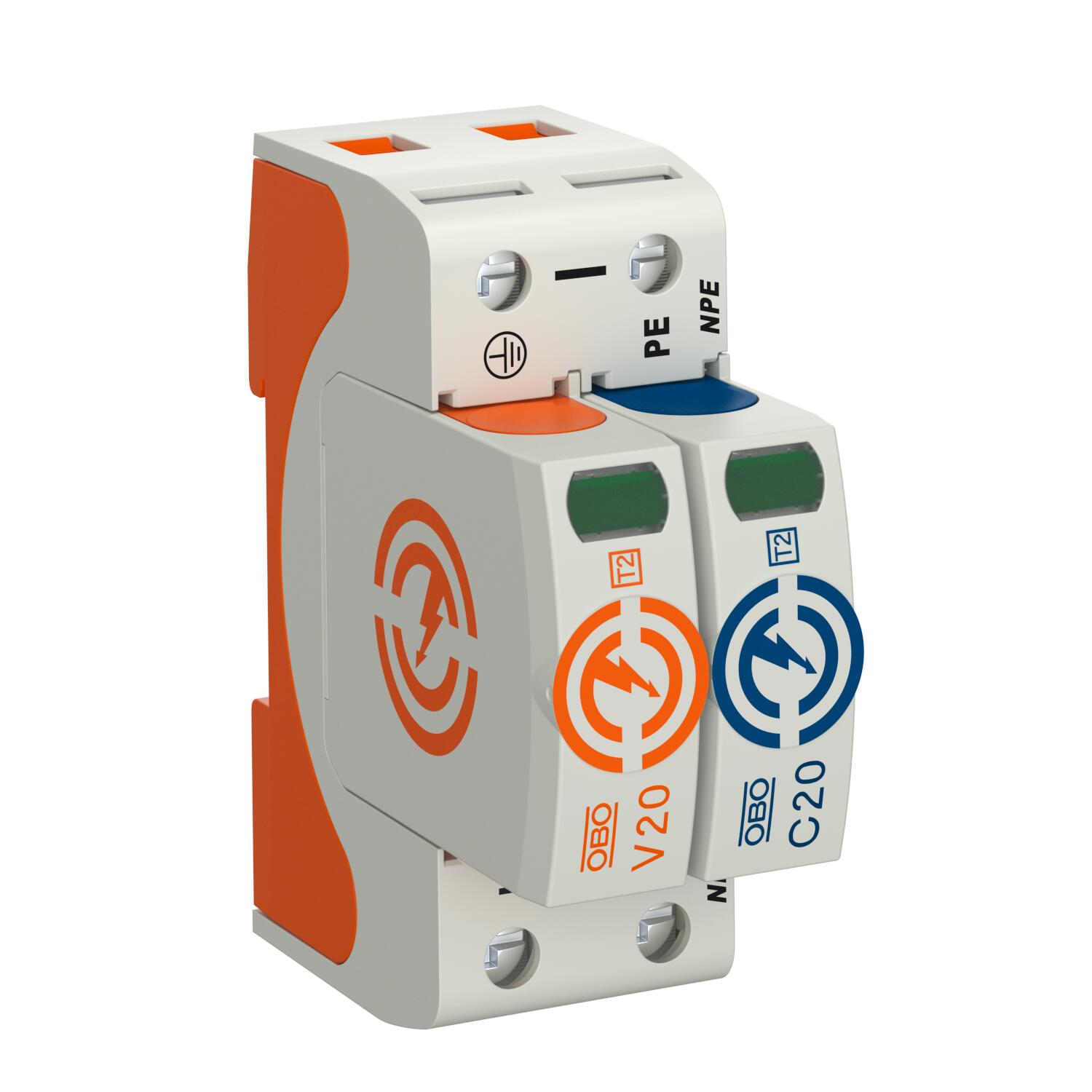

Overspenningsavleder Overspenningsvern V20, 1-polet+NPE 280 V 1+N/PE | 280 | IP20

Overspenningsavleder Overspenningsvern V20, 1-polet+NPE 280 V

Art.nr. 5095251 | EAN 4012196161140 | El.Nr 1656730

Art.nr. / Type

Gjennomføring av polene

Høyeste kontinuerlige spenning AC	280 V

Beskyttelsesklasse	IP20

Produktbeskrivelse

Produktbeskrivelse

Overspenningsavleder type 2

• Til overspenningvern-potensialutjevning iht VDE 0100-443 (IEC 60364-4-44)
• Avledningskapasitet opptil 40 kA (8/20) per Pol ved bril av effektive varistorer
• Modulær pluggbar avleder med skilleanordning og visuell statusindikator
• Låsefunksjon med vibrasjonsvern og spenningskoding
• Kunststoff iht. UL 94 V-0
• FS-variantene har en potensialfri vekselerkontakt til fjernsignalisering

Bruksområde : Potensialutjevning i hoved- og underfordelinger.

Tekniske data

Tilkoblingsmuligheter

Avledningsstrøm (8/20 µs) [totalt]	60 kA
Beskyttelsesklasse	IP20
Beskyttelsesnivå [L-N]	≤1,3
CO₂-fotavtrykk (GWP) fra vugge til port	0,737 kg CO₂e / 1 Stykke
Dimensjon	280V
Dreiemoment	4 Nm
Driftstemperatur maks.	80 °C
Driftstemperatur min.	-40 °C
Felles beskyttelsesnivå [L-PE]	1,5 kV
Fjernsignalisering	nei
Følgestrøm-slukkingsevne (eff) [N-PE]	0,1 kA
Gjennomføring av polene	1+N/PE
Godkjenninger	VDE
Husmateriale	PA UL 94 V-0
Høyeste kontinuerlige spenning AC	280 V
Høyeste varige spenning (L-N)	280 V
Høyeste varige spenning (N-PE)	255 V
Integrert sikring	nei
Kortslutningsfast	ja
Kortslutningsfasthet ved maks. overstrømvern på nettsiden	50 kA eff
Kravklasse i.h.t. EN 61643-11	Type 2
Ledertverrsnitt fleksibel (fintrådet) maks.	2 AWG
Ledertverrsnitt fleksibel (fintrådet) maks.	35 mm²
Ledertverrsnitt fleksibel (fintrådet) min.	16 AWG
Ledertverrsnitt fleksibel (fintrådet) min.	1,5 mm²
Ledertverrsnitt stiv (én-/flertrådet) maks.	2 AWG
Ledertverrsnitt stiv (én-/flertrådet) maks.	35 mm²
Ledertverrsnitt stiv (én-/flertrådet) min.	1,5 mm²
Ledertverrsnitt stiv (én-/flertrådet) min.	16 AWG

Ledningstype for overspenningsvern	Energiledning AC
Maks. forankoblet sikring	160 A
Maks. overstrømvern på nettsiden	160 A gL/gG
Maksimal avledningsstrøm (8/20 μs)	40 kA
Maksimal avledningsstrøm (8/20 μs) [L-N]	40 kA
Maksimal avledningsstrøm (8/20 μs) [N-PE]	60 kA
Merkespenning AC (50 / 60 Hz)	230 V
Minimumsavstand	1,5 mm
Monteringstype	Kapselskinne 35 mm
Nettform	Annet
Nettform TN	ja
Nettform TN-C-S	ja
Nettform TN-S	ja
Nettform TT	ja
Nominell avledningsstrøm (8/20 µs)	20 kA
Nominell avledningsstrøm (8/20 µs) [L-N]	20 kA
Nominell avledningsstrøm (8/20 µs) [N-PE]	40 kA
Pol antall	2
Reaksjonstid	<25 ns
Restspenning [L-N] @ 1 kA	0,8 kV
Restspenning [L-N] @ 5 kA	1 kV
Signalisering på enheten	optisk
SPD iht. IEC 61643-1	klasse II
SPD iht. UL 1449	Type 4
Testklasse type 2	ja
TOV-spenning [L-N] - feilsikkermodus - 120 min	440 V
TOV-spenning [L-N] - motstandsmodus - 5 s	335 V
TOV-spenning [N-PE] - motstandsmodus - 200 ms	1200 V
Utblåsende	nei
