Kabelstige LCIS 60, 3 m C30 FT 3000 | 300 | 1,5 | nei

Kabelstige LCIS 60, 3 m C30 FT

Art.nr. 6209723 | EAN 4012196431748 | El.Nr 1300462

Art.nr. / Type

Lengde	3000 mm

Bredde

Bjelketykkelse	1,5 mm

Opprettholdelse av funksjon	nei

Produktbeskrivelse

Produktbeskrivelse

Kabelstige med sidehøyde 60 mm med sveisede C30-profilsprosser som åpner oppover. Sidevange med buet kant som forsterking og kantbeskyttelse. Festet til utliggeren gjøres med klemstykker type LKS 40. Sprossens slissemål er 16,5 mm, passende bøyleklammer er type BS-H....
Magnetisk skjermdemping uten lokk 10 dB, med lokk 15 dB.

Tekniske data

Tekniske data

Bjelketykkelse	1,5 mm
Bredde	300 mm
CO₂-fotavtrykk (GWP) fra vugge til port	6,949 kg CO₂e / 1 Meter

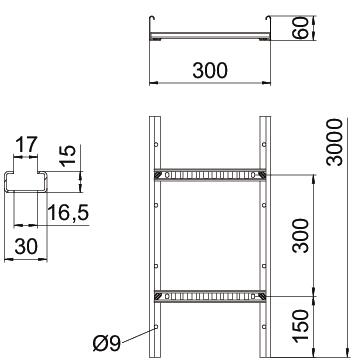

Dimensjon	60x300x3000
Farge	zink
Feste til sprossen	sveiset
Forsterket utførelse	nei
Høyde	60 mm
Lengde	3000 ft
Lengde	3000 mm
Mål B	300 mm
Materiale	stål
Nytte- tverrsnitt	12000 mm²
Nytte- tverrsnitt	120 cm²

Opprettholdelse av funksjon	nei
Overflate	Varmgalvanisert (dypp)
Rustfritt stål, etset	nei
Sidehull	ja
Spormål sprosse	17,00
Sprosseavstand	300 mm
Støtteavstand 1,5m	3,3 kN/m
Støtteavstand 2,0m	2 kN/m
Støtteavstand 2,5m	1,3 kN/m
Støtteavstand 3,0m	1 kN/m
Støtteavstand 3,5m	0,78 kN/m
Støtteavstand 4,0m	0,4 kN/m
Utførelse av sprossene	Profil perforert
Utførelse til sidebjelken	flat profil

Tekniske data

Belastningsdiagram kabelstige type LCIS 60

Tillatt belastning av kabelrenne/-stige i kN/m uten personlast
Spennvidde i m
Profilbøyning i mm ved tillatt kN/m
Belastningsskjema ved testing
Belastningskurve med bredde på kabelrenne/-stige i mm
Profilbøyning etter støttelengde

Alle typer

Alle typer

Type	Lengde	Bredde	Bjelketykkelse	Opprettholdelse av funksjon	El.Nr	Art.nr.	Mengde	Minste salgsenhet
LCIS 620 3 FT	3000 mm	200 mm	1,5 mm	nei	1300461	6209721	m	3 m
LCIS 630 3 FT	3000 mm	300 mm	1,5 mm	nei	1300462	6209723	m	3 m
LCIS 640 3 FT	3000 mm	400 mm	1,5 mm	nei	1300463	6209725	m	3 m
LCIS 650 3 FT	3000 mm	500 mm	1,5 mm	nei	1300464	6209727	m	3 m
LCIS 660 3 FT	3000 mm	600 mm	1,5 mm	nei	1300465	6209729	m	3 m

Tilbehør

Systemtilbehør

Produkter	Type	El.Nr	Art.nr.	Mengde	Minste salgsenhet

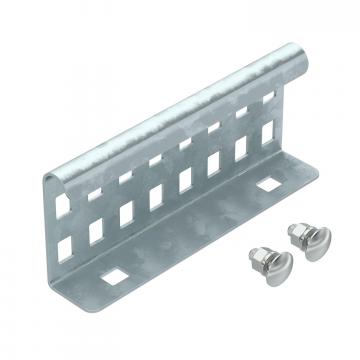

Langsgående skjøtestykke FT	LVG 60 FT	1300476	6208843	Stykk	10 Stykk
90°-bend 60 FT	LB 90 630 R3 FT	-----	6225064	Stykk	1 Stykk
Lokk med vrid lås FT	DRL 300 FT	-----	6051383	m	3 m
