Gitterrenne GR-Magic® 55 FT 3000 | 300 | 55 | 4,8 | 129 | ja

Gitterrenne GR-Magic® 55 FT

Art.nr. 6001424 | EAN 4012196815050 | El.Nr 1301211

Art.nr. / Type

Lengde	3000 mm

Bredde

Høyde	55 mm

Tråd-diameter

Nytte- tverrsnitt

Opprettholdelse av funksjon

Produktbeskrivelse

Produktbeskrivelse

Gitterrenne med formtilpasset skjøtestykke med profilhøyde 55 mm.
Magnetisk skjermdemping uten lokk 15 dB, med lokk 25 dB.

Du finner nøyaktig informasjon om UL-klassifiseringen i den aktuelle godkjenningen.

Tekniske data

Tekniske data

Belastningstesttype iht. IEC 61537	Type II
Brannsikring	Opprettholdelse av funksjon kabelspesifikk bærekonstruksjon
Bredde	300 mm
Bredde	11,81 in
CO₂-fotavtrykk (GWP) fra vugge til port	4,072 kg CO₂e / 1 Meter

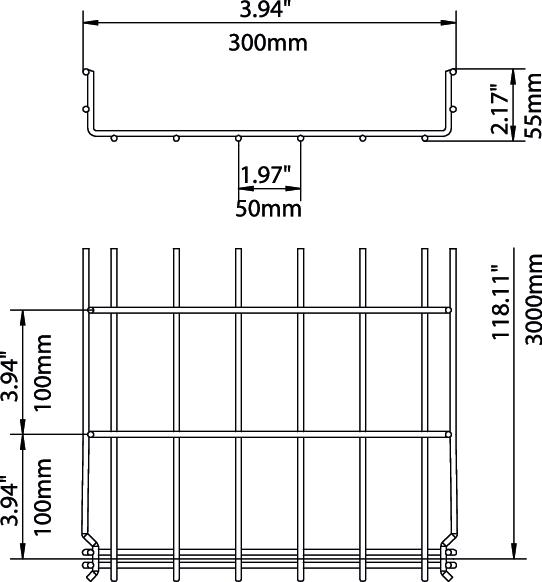

Dimensjon	55x300x3000
Farge	zink
Forsterket utførelse	nei
Høyde	2,17 in
Høyde	55 mm
Integrert skillevegg	uten
Lengde	3000 mm
Mål B	300 mm
Mål H	58 mm
Materiale	stål

Nytte- tverrsnitt	129 cm²
Nytte- tverrsnitt	12900 mm²
Opprettholdelse av funksjon	ja
Overflate	Varmgalvanisert (dypp)
Profilform	U-form
Rustfritt stål, etset	nei
Skrueløst skjøtestykke	ja
Støtteavstand 1,0m	0,7 kN/m
Støtteavstand 1,5m	0,5 kN/m
Støtteavstand 2,0m	0,25 kN/m
Støtteavstand 2,5m	0,2 kN/m
Tråd-diameter	4,8 mm
Type skjøtestykke til kabelbæresystem	Klikkfeste
Utførelse skjøtestykke	Integrert skjøtestykke

Tekniske data

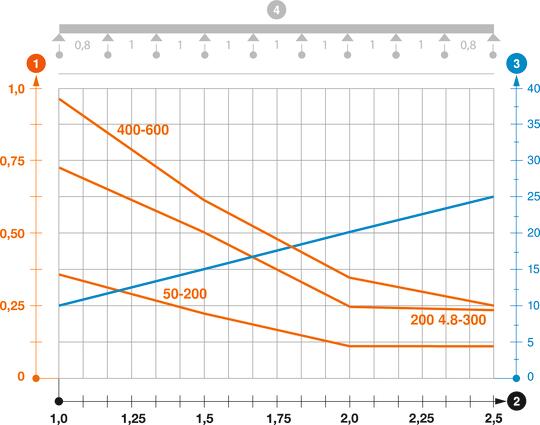

Belastningsdiagram gitterrenne GR-Magic type GRM 55

Tillatt belastning av kabelrenne/-stige i kN/m uten personlast
Spennvidde i m
Profilbøyning i mm ved tillatt kN/m
Belastningsskjema ved testing
Belastningskurve med bredde på kabelrenne/-stige i mm
Profilbøyning etter støttelengde

Alle typer

Alle typer

Type	Lengde	Bredde	Høyde	Tråd-diameter	Nytte- tverrsnitt	Opprettholdelse av funksjon	El.Nr	Art.nr.	Mengde	Minste salgsenhet
GRM 55 50 FT	3000 mm	50 mm	55 mm	3,9 mm	16 cm²	ja	1304620	6001415	m	3 m
GRM 55 100 FT	3000 mm	100 mm	55 mm	3,9 mm	40 cm²	ja	1301209	6001416	m	3 m
GRM 55 150 FT	3000 mm	150 mm	55 mm	3,9 mm	63 cm²	ja	1301395	6001418	m	3 m
GRM 55 200 FT	3000 mm	200 mm	55 mm	3,9 mm	87 cm²	ja	1301210	6001420	m	3 m
GRM 55 300 FT	3000 mm	300 mm	55 mm	4,8 mm	129 cm²	ja	1301211	6001424	m	3 m
GRM 55 400 FT	3000 mm	400 mm	55 mm	4,8 mm	175 cm²	ja	1301212	6001428	m	3 m
GRM 55 500 FT	3000 mm	500 mm	55 mm	4,8 mm	220 cm²	nei	1301213	6001432	m	3 m
GRM 55 600 FT	3000 mm	600 mm	55 mm	4,8 mm	265 cm²	nei	1301214	6001436	m	3 m
